动态面板的滚动特性与拖动特性图文解读教程(Axure入门实战16)



一.动态面板滚动特性

案例：手机APP滚动查看内容

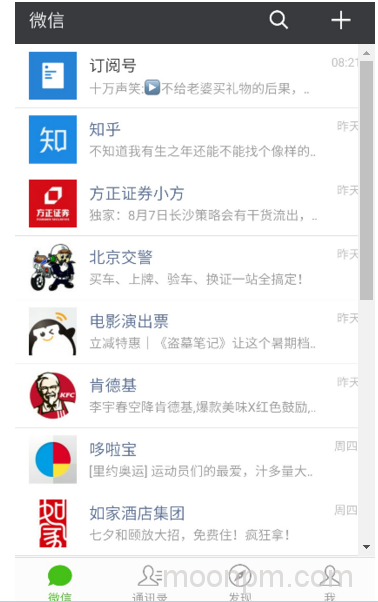

效果：滚动效果图如下：

步骤：

1.导入三个图片原件，导入三张图片，分别拿微信的顶部导航，内容，底部导航作为三张案例显示图片。

2.全选，设置，统一宽度360PX（默认带自适应高度），底部导航放置在底部为640PX位置处，减去顶部和底部导航高度，内容显示区域设置高度为512PX。页面整体居中。

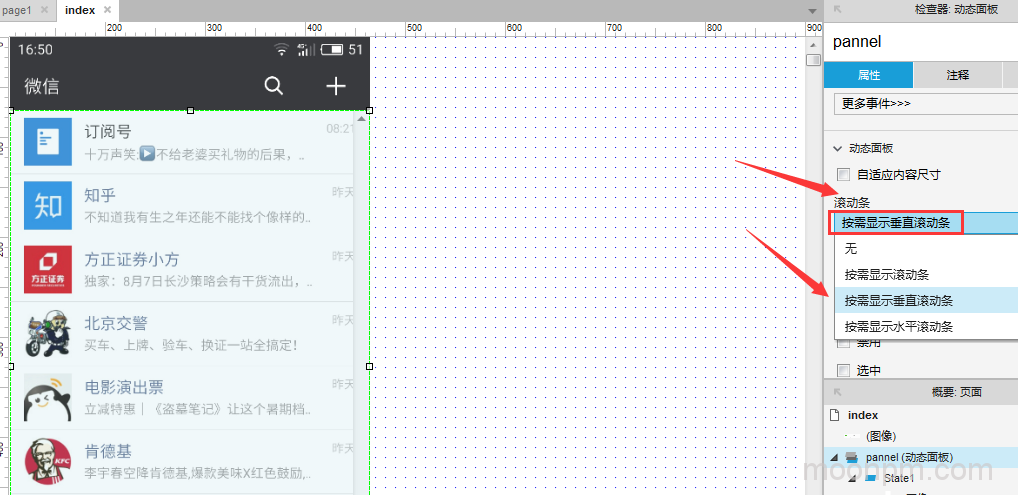

3.内容显示区域右键转换为动态面板。然后交互设置滚动条，如下图

注意

（1）不设置滚动条，电脑端是没有滚动条显示且不能上下滚动的。

（2）以上设置完成后，手机端访问会很小。因为没有设置适配。

按照以上设置，设置完毕，此课件原型演示地址：https://zj1eu4.axshare.com/

二.动态面板的拖动特性

案例：

1.按钮（动态面板）的水平拖动

2.矩形（动态面板）的任意拖动

3.按钮（动态面板）的水平拖动，带跟随的按钮拖动

1.水平拖动案例

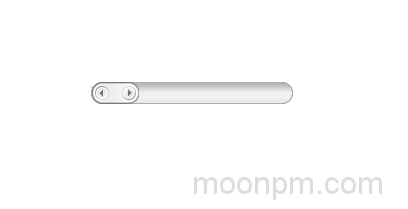

如下图所示，我们要做的演示案例，拖动效果效果图：

怎么做？

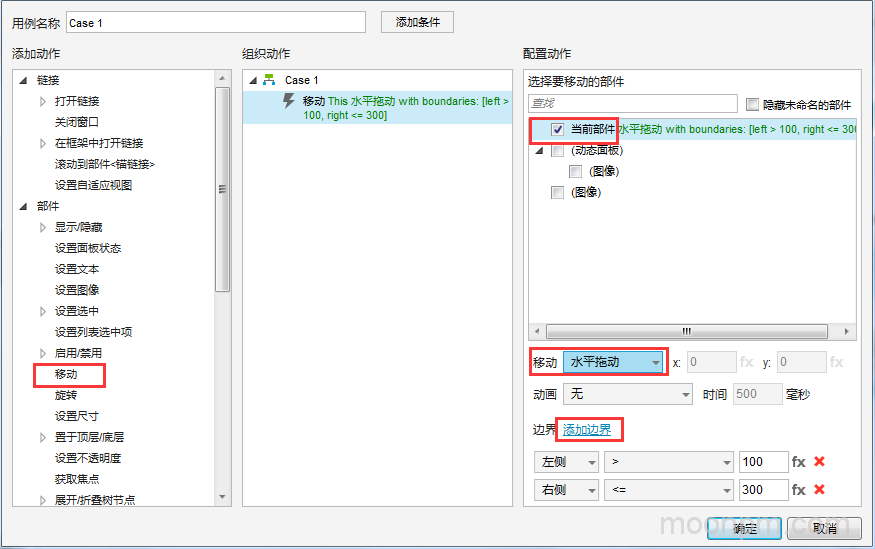

添加以上两个图片，将小图片转换为动态面板。设置交互：【拖动时】，【移动】，【当前面板】，选择【水平拖动】，添加边界：左侧>=100px,右侧<=300(底部图片的左右边界)，则设置完毕。具体如下图所示：动态面板拖动设置步骤图

2.自由任意拖动案例

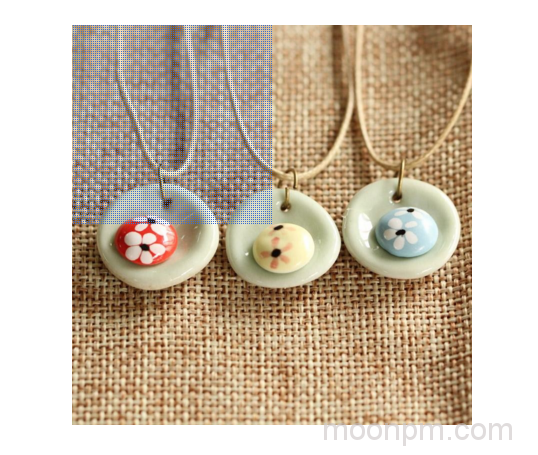

如下图所示，我们要做的演示案例，任意拖动案例效果图：

导入一样大图，在导入一张小图，转换为动态面板，然后设置动态面板样式，导入背景图（一个蓝色小点），选择重复图像。则两个原件设置完毕。（为了设置方便，将其位置X,Y轴的坐标值调整为整数）。然后设置交互

选中动态面板，设置交互【拖动时】，【移动】，【当前文件】【拖动】（代表任意方向），添加边界：

左侧：>=400

右侧：<=800

顶部：>=100

底部：<=500

任意方向拖动设置，具体和上面的水平方向拖动设置，除了边界和拖动方式选择的不一样。其他的都类似，可以参考水平拖动设置流程图即可。

3.拖动且跟随拖动案例

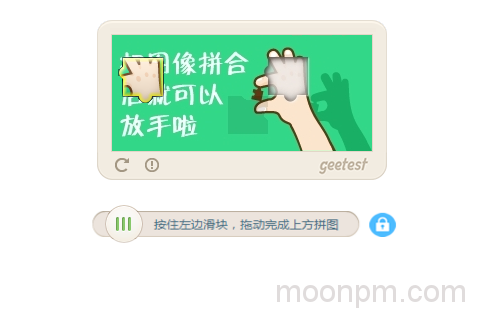

此处主要有拖动验证码类的效果。如下图所示，我们要做的演示案例，跟随拖动案例效果图：

怎么做？

原件想要被拖动，就要放到拖动面板中。

上面的两个图片，都选中然后转换为动态面板，设置隐藏，等待鼠标移动到下方的拖动按钮时候在显示出来。

然后，设置下方的拖动按钮。选中按钮转换为动态面板，起个名字（sider pannel）。然后设置交互

交互1：拖动面板在鼠标移入时，显示上方的puzzle 面板。

拖动面板在鼠标移出时，隐藏上方的puzzle 面板。

交互2：拖动面板拖动时，【移动】，【当前原件】，选择【水平移动】，添加左右【边界条件】

左侧：>=920

右侧：<=1170

交互3：拖动面板拖动时，【设置图像】，选择当前slider pannel  导入另一张图片。（水平方向箭头图片）

拖动面板拖动结束时，【设置图像】，选择当前slider pannel  导入原来的图片

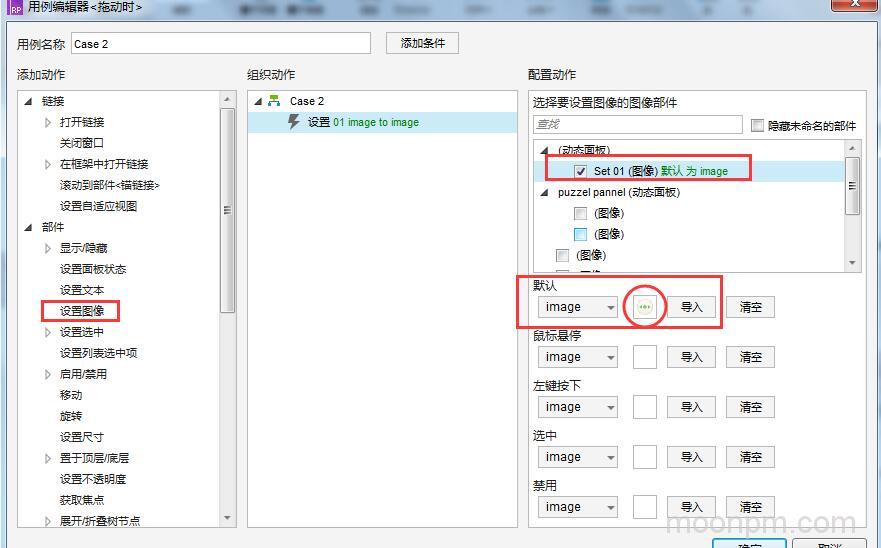

这个可能遇到的较少，就讲解一下，如下图：拖动时设置图像步骤

交互4：跟随拖动

有两种实现方式，一种在原来的拖动事件上继续拖动。一种设置跟随。

如果继续拖动，在原来的基础上，添加拖动，选中，上面面板中的小图片puzzle，水平拖动，设置边界

这个时候，边界有点特殊，需要注意，

（1）一是下方的滑动图片比上方这个跟随图片puzzle窄了8个像素。所以上方的左右边界要左右分别宽4个PX。

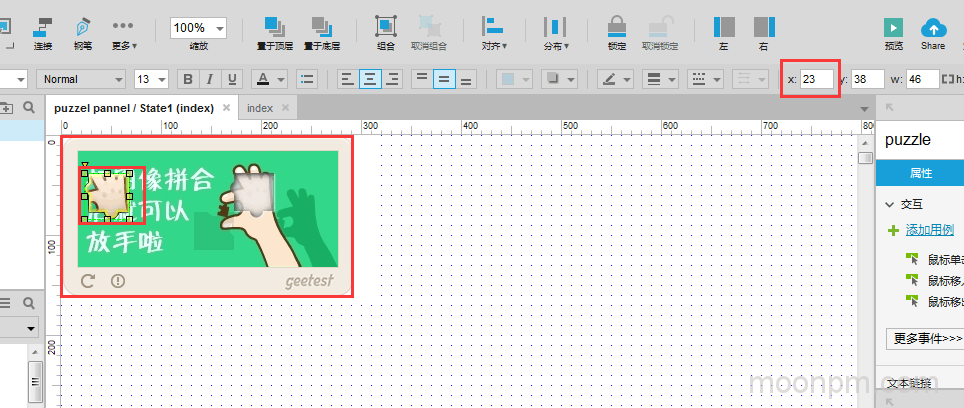

（2）上方puzzle图片的实际位置在动态面板里的状态里，其实际位置坐标应该从动态面板状态里的实际位置坐标为准。而不是表现在界面上的位置坐标。（如果按照显示的首页的坐标来会出现跟随异动的图片看不见问题）实际位置如下图所示：

也就是说不是

左侧：>=916

右侧：<=1174

而是：

左侧：>=（23-4=19）

右侧：<=（316-46+4=274）即是背景大图的宽度，减掉小图的宽度，其实精准一点也可以减掉小图宽度的一半。

至此，设置交互完毕。

附：

以上三类动态面板的拖动交互演示原型：https://9dlitc.axshare.com/index.html
